Material Specifications

Choose the Right Material ข้อมูลอุณหภูมิใช้งาน เกรดกันไฟ ตารางแรงบิด และประเภทหัวสกรูที่มีให้เลือกของแต่ละวัสดุ

PEEKPolyether Ether Ketone

260°C / 500°F continuous UL94 V-0

เกรดสมรรถนะสูงสุดในกลุ่มพลาสติกวิศวกรรม ทนสารเคมีได้เกือบทุกชนิด (มีเพียงกรดซัลฟิวริกเข้มข้นเท่านั้นที่ละลาย PEEK ได้) ทนความร้อน ทนการเสียดสี และกันลามไฟในตัว

ต้องการรหัสสินค้า (Part Number) และขนาดแบบเต็มสำหรับสั่งซื้อ? เรามีแคตตาล็อก PEEK ฉบับเต็ม 13 กลุ่มผลิตภัณฑ์ 779 รายการ ดูแคตตาล็อกเต็ม / Full Catalog →

Torsional Fracture Torque (Nm)
Head Type	M3	M4	M5	M6	M8	M10	M12
Hex Head Bolt	0.25	0.5	1.1	1.93	5	10	14.75
Hex Socket Head	0.25	0.5	1.05	1.85	5.03	–	–
Slotted Pan Head	0.25	0.5	1.08	1.8	3.05	–	–
Cross Countersunk	0.25	0.5	1.05	1.95	4.02	–	–

Tensile Fracture Load — Hex Head Bolt (N)
Size	M4	M5	M6	M8	M10	M12
Load (N)	603	1132	1451	3120	5261	5363

ค่าในตารางใช้เพื่ออ้างอิงเท่านั้น ไม่ใช่ค่าที่รับประกัน แนะนำให้ใช้ประแจทอร์ก ขันแน่นที่ 50% ของค่าแรงบิดที่จุดวิบัติ และหากใช้สกรูคู่กับน็อต ควรใช้วัสดุชนิดเดียวกันทั้งคู่

Available Head Types

Hex Head BoltHex Socket HeadHex Socket Countersunk Slotted Pan HeadSlotted CountersunkSlotted Cheese Head Cross Pan HeadCross CountersunkTorx Socket Head Slotted Set ScrewHex Socket Set ScrewHexagon NutFlat Washer

Application Areas

ElectronicsPhotovoltaic / SemiconductorMilitary Medical DevicesAerospace

PPSPolyphenylene Sulfide

200°C / 392°F continuous UL94 V-0

พลาสติกผลึกทนความร้อนสูง คงคุณสมบัติแม้ใช้งานต่อเนื่องในสภาพแวดล้อมร้อนจัดเป็นเวลานาน ทนสารเคมี เสถียรภาพเชิงกล ไฟฟ้า และมิติดีเยี่ยม

ต้องการช่วงขนาดและ MOQ แบบเต็มสำหรับสั่งซื้อ? ดูตารางขนาดฉบับเต็ม 9 กลุ่มผลิตภัณฑ์ของ PPS ดูตารางขนาดเต็ม / Full Size Reference →

Torsional Fracture Torque (Nm)
Head Type	M3	M4	M5	M6	M8	M10	M12
Hex Head Bolt	0.25	0.63	1.12	2.08	4.77	12.5	24.75
Hex Socket Head	0.27	0.5	1.25	2.1	4.97	7.25	–
Slotted Pan Head	0.25	0.5	1.12	–	3.1	4.22	–
Cross Countersunk	0.3	0.52	1	1.58	4.9	12.5	–

Tensile Fracture Load — Hex Head Bolt (N)
Size	M4	M5	M6	M8	M12
Load (N)	590	1086	1201	3533	4560

Available Head Types

Hex Head BoltHex Socket HeadSlotted Pan Head Slotted CountersunkSlotted Cheese HeadCross Pan Head Cross CountersunkHexagon Nut

Application Areas

Electrical / Electronic PartsAutomotive Parts Chemical MachineryPhotovoltaic Industry

PVDFPolyvinylidene Fluoride

150°C / 302°F continuous UL94 V-0

ทนสารเคมีและสภาพอากาศดีเยี่ยม แข็งแรงเชิงกลดี ทนรังสี UV และการเสื่อมสภาพจากการใช้งานกลางแจ้งได้ดีเยี่ยม ขึ้นรูปแปรรูปง่ายเทียบเท่าเรซินทั่วไป

ต้องการช่วงขนาดและ MOQ แบบเต็มสำหรับสั่งซื้อ? ดูตารางขนาดฉบับเต็ม 11 กลุ่มผลิตภัณฑ์ของ PVDF ดูตารางขนาดเต็ม / Full Size Reference →

Torsional Fracture Torque (Nm)
Head Type	M3	M4	M5	M6	M8	M10	M12
Hex Head Bolt	0.15	0.3	0.65	0.9	2.32	5	10
Hex Socket Head	0.15	0.25	0.55	0.98	2.18	–	–
Slotted Pan Head	0.15	0.25	0.6	1.03	1.55	2.5	–
Cross Countersunk	0.15	0.3	0.55	1	2.4	4.25	–

Tensile Fracture Load — Hex Head Bolt (N)
Size	M4	M5	M6	M8	M10	M12
Load (N)	213	672	919	1529	2867	3938

Available Head Types

Hex Head BoltHex Socket HeadSlotted Pan Head Slotted CountersunkSlotted Cheese HeadCross Pan Head Cross CountersunkKnurled ScrewHexagon Nut

Application Areas

ElectronicsPhotovoltaic / SemiconductorMilitary Chemical EquipmentAerospace

PTFEPolytetrafluoroethylene

−180 to 260°C range UL94 V-0

เรซินฟลูออรีนที่ทนสารเคมีและทนการกัดกร่อนได้ดีที่สุดในกลุ่ม แทบไม่ละลายในตัวทำละลายใดๆ ใช้งานได้ในช่วงอุณหภูมิกว้างตั้งแต่ -180 ถึง 260°C มีคุณสมบัติหล่อลื่นในตัวและค่าแรงเสียดทานต่ำมาก

ต้องการช่วงขนาดและ MOQ แบบเต็มสำหรับสั่งซื้อ? ดูตารางขนาดฉบับเต็ม 10 กลุ่มผลิตภัณฑ์ของ PTFE (ขนาดสูงสุดถึง M36) ดูตารางขนาดเต็ม / Full Size Reference →

Torsional Fracture Torque (Nm)
Head Type	M4	M5	M6	M8	M10	M12
Hex Head Bolt	0.15	0.25	0.45	–	2.5	3
Hex Socket Head	0.1	0.2	0.25	0.68	1.15	–
Slotted Countersunk	0.1	0.2	0.35	0.65	0.95	–
Cross Countersunk	0.05	0.1	0.25	0.35	0.93	–

Tensile Fracture Load — Hex Head Bolt (N)
Size	M4	M5	M6	M8	M10	M12
Load (N)	110	162	256	450	842	992.5

Available Head Types

Hex Head BoltHex Socket HeadSlotted Pan Head Slotted CountersunkSlotted Cheese HeadSlotted Set Screw Cross Pan HeadCross CountersunkHexagon Nut

Application Areas

ElectronicsPhotovoltaic / SemiconductorMechanical Equipment Chemical EquipmentAerospace

PEIPolyetherimide

170°C / 338°F continuous

ทนความร้อนสูง เป็นฉนวนไฟฟ้าที่ดีเยี่ยม น้ำหนักเบา และคงความแข็งแรงเชิงกลได้ดีในระยะยาว เหมาะกับงานที่ต้องการทั้งความเป็นฉนวนและความทนทานเชิงโครงสร้าง

แคตตาล็อกของวัสดุนี้ยังไม่มีตารางแรงบิดขันแน่น (torque table) ระบุไว้ — หากต้องการข้อมูลแรงบิดสำหรับการออกแบบ กรุณาติดต่อทีมงานเพื่อขอข้อมูลเพิ่มเติม

ต้องการช่วงขนาดและ MOQ แบบเต็มสำหรับสั่งซื้อ? ดูตารางขนาดฉบับเต็ม 6 กลุ่มผลิตภัณฑ์ของ PEI ดูตารางขนาดเต็ม / Full Size Reference →

Available Head Types

Hex Head BoltHex Socket HeadCross Countersunk Cross Pan HeadSlotted CountersunkSlotted Cheese Head

Application Areas

Electrical & ElectronicsPrecision Components

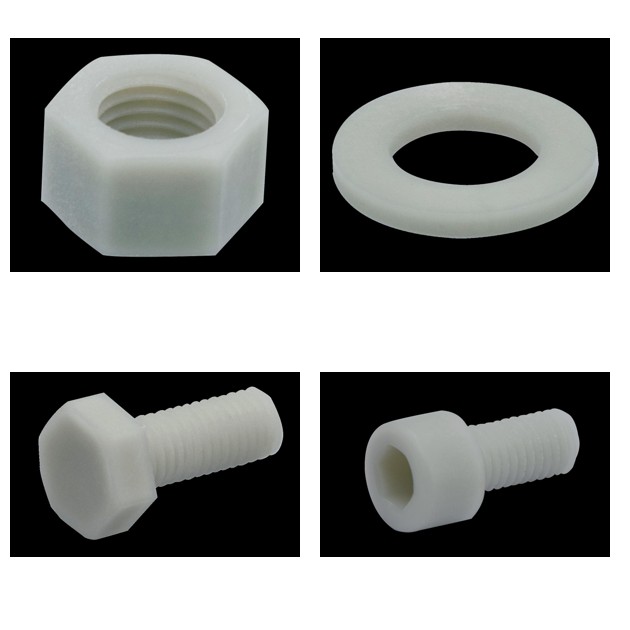

PA66 / PA66+GFPolyamide 66 / Glass-filled

PA66: 75°C · PA66+GF: 130°C UL94 V-2 / HB

PA66 (ไนลอน 66) แข็งแรง ทนการเสียดสีและน้ำมันได้ดี ราคาคุ้มค่า แต่ดูดความชื้นสูงจึงควรพิจารณาในการออกแบบ ส่วนรุ่นเสริมใยแก้ว PA66+GF เพิ่มความแข็งแรง ความแกร่ง และทนความร้อนได้สูงขึ้นอีกขั้น

ต้องการช่วงขนาดและ MOQ แบบเต็มสำหรับสั่งซื้อ? PA66 Full Size Reference → PA66+GF Full Size Reference →

Torsional Fracture Torque — PA66 (Nm)
Head Type	M3	M4	M5	M6	M8	M10	M12
Hex Head Bolt	0.15	0.4	0.75	1.28	2.85	6.25	10.25
Hex Socket Head	0.13	0.23	0.68	1.08	2.38	2.53	–
Slotted Countersunk	0.1	0.33	0.75	0.75	1.78	2.33	–
Cross Countersunk	0.15	0.35	0.68	1.28	1.95	4.53	–

Torsional Fracture Torque — PA66+GF (Nm)
Head Type	M3	M4	M5	M6	M8	M10	M12
Hex Head Bolt	0.28	0.5	1	1.65	4.73	10.13	19.75
Hex Socket Head	0.1	0.2	0.9	1.38	3.6	3.75	–
Slotted Pan Head	0.23	0.45	1	1.4	2.3	2.9	–
Cross Pan Head	0.23	0.5	1.03	1.7	3.7	6.35	–

Tensile Fracture Load — Hex Head Bolt (N)
Grade	M4	M5	M6	M8	M10	M12
PA66	416	662	578	1767	3463	4022
PA66+GF	513	886	1215	2010	2553	4296

Available Head Types

Hex Head BoltHex Socket HeadSlotted Countersunk Slotted Cheese HeadSlotted Set ScrewKnurled Screw Cross Pan HeadCross CountersunkHexagon Nut

Application Areas

Electrical / Electronic PartsAutomotive Parts Industrial PartsCommunication Cables

PCPolycarbonate

75°C / 167°F continuous UL94 V-2

เรซินเทอร์โมพลาสติกที่เหนียวและทนแรงกระแทกดีเยี่ยม ทนความล้าและคงรูปได้ดีทั้งในร่มและกลางแจ้งระยะยาว เป็นฉนวนไฟฟ้าที่ดี ทนกรด-ด่างอ่อนได้ และกันลามไฟในตัว

ต้องการช่วงขนาดและ MOQ แบบเต็มสำหรับสั่งซื้อ? ดูตารางขนาดฉบับเต็ม 11 กลุ่มผลิตภัณฑ์ของ PC ดูตารางขนาดเต็ม / Full Size Reference →

Torsional Fracture Torque (Nm)
Head Type	M2	M3	M4	M5	M6	M8	M10	M12
Hex Head Bolt	–	0.15	0.35	0.78	1.38	2.95	7.5	13.25
Hex Socket Head	–	0.15	0.38	0.763	1.18	2.78	3.25	–
Slotted Pan Head	–	0.15	0.3	0.83	1.3	3	–	–
Cross Pan Head	0.06	0.2	0.3	0.7	1.3	3.3	5.73	–

Tensile Fracture Load — Hex Head Bolt (N)
Size	M4	M5	M6	M8	M10	M12
Load (N)	424	760	1176	2134	3361	4772

Available Head Types

Hex Head BoltHex Socket HeadSlotted Pan Head Slotted CountersunkSlotted Cheese HeadSlotted Set Screw Knurled ScrewCross Pan HeadCross CountersunkHexagon Nut

Application Areas

Lighting EquipmentAutomotiveElectronic Appliances Industrial MachineryMedical EquipmentAerospace

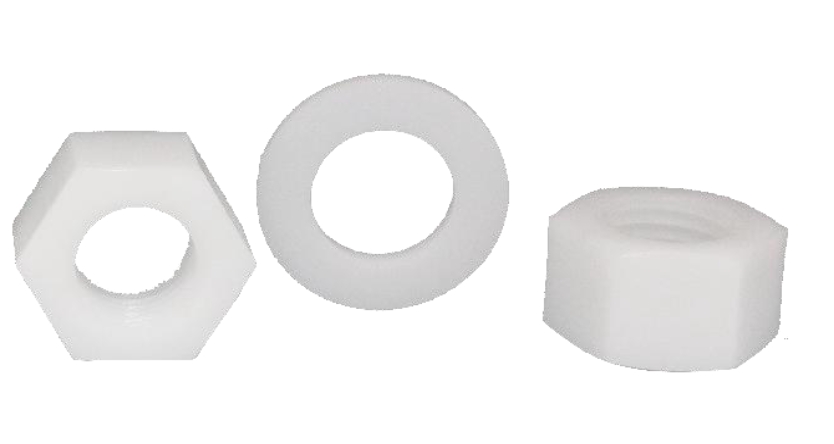

POMPolyoxymethylene (Acetal)

95°C / 203°F continuous UL94 V-2

มีฉายาว่า "พลาสติกเหล็ก" เพราะแข็งแกร่งใกล้เคียงโลหะ สมดุลของคุณสมบัติเชิงกลดี ทนความล้า ทนการคืบ (creep) ทนการเสียดสี และทนสารเคมีได้ดีเยี่ยม

ต้องการช่วงขนาดและ MOQ แบบเต็มสำหรับสั่งซื้อ? ดูตารางขนาดฉบับเต็ม 9 กลุ่มผลิตภัณฑ์ของ POM ดูตารางขนาดเต็ม / Full Size Reference →

Available Head Types

Hex Head BoltHex Socket HeadCross Countersunk Cross Pan HeadSlotted CountersunkSlotted Cheese Head Knurled ScrewSlotted Pan HeadSlotted Set Screw

Application Areas

Automotive PartsElectronic AppliancesMechanical Equipment Industrial PartsConstruction

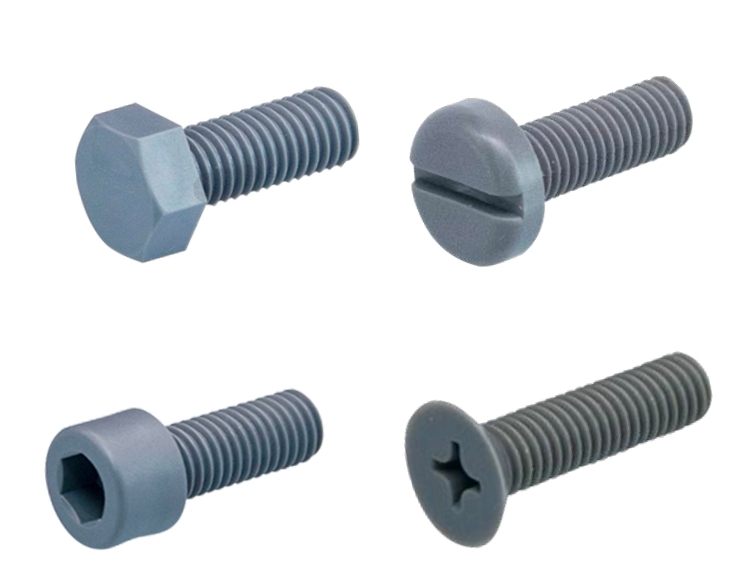

PVCPolyvinyl Chloride

60°C / 140°F continuous UL94 V-0

พีวีซีแข็ง (Rigid PVC) ทนสารเคมีกลุ่มกรด-ด่างและเกลือได้ดีเยี่ยม กันไฟลามในตัว (self-extinguishing) และราคาประหยัดที่สุดในกลุ่ม แต่ทนความร้อนได้จำกัดกว่าวัสดุอื่นและค่อนข้างเปราะที่อุณหภูมิต่ำ เหมาะกับงานสัมผัสสารเคมีที่ไม่ต้องทนความร้อนสูง

ต้องการช่วงขนาดและ MOQ แบบเต็มสำหรับสั่งซื้อ? ดูตารางขนาดฉบับเต็ม 10 กลุ่มผลิตภัณฑ์ของ PVC ดูตารางขนาดเต็ม / Full Size Reference →

Available Head Types

Hex Head BoltHex Socket HeadSlotted Pan Head Slotted CountersunkSlotted Cheese HeadSlotted Set Screw Cross Pan HeadCross CountersunkHexagon Nut

Application Areas

Chemical EquipmentWater TreatmentSemiconductor Wet Bench

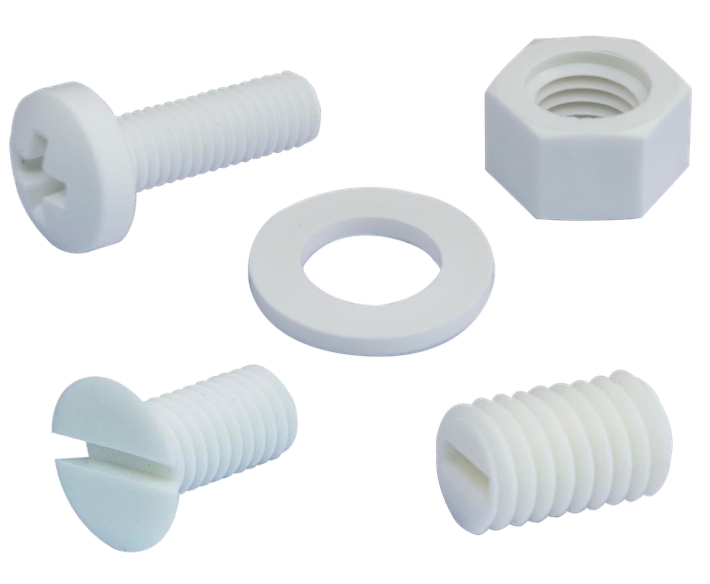

PPPolypropylene

100°C / 212°F continuous UL94 HB

โพลีโพรพิลีนมีความหนาแน่นต่ำที่สุดในกลุ่มพลาสติกวิศวกรรม น้ำหนักเบา ทนกรด-ด่างและสารเคมีส่วนใหญ่ได้ดีเยี่ยม ดูดซึมความชื้นต่ำมาก ราคาประหยัด แต่ไม่กันไฟลามในตัวและทนแรงกระแทกที่อุณหภูมิต่ำได้จำกัดกว่าวัสดุอื่น

ต้องการช่วงขนาดและ MOQ แบบเต็มสำหรับสั่งซื้อ? ดูตารางขนาดฉบับเต็ม 10 กลุ่มผลิตภัณฑ์ของ PP ดูตารางขนาดเต็ม / Full Size Reference →

Available Head Types

Hex Head BoltHex Socket HeadSlotted Pan Head Slotted CountersunkSlotted Cheese HeadSlotted Set Screw Cross Pan HeadCross CountersunkHexagon Nut

Application Areas

Chemical ProcessingWater TreatmentLaboratory Equipment

ดูรุ่น ขนาด และแพ็กเกจแบบเต็มได้จากแคตตาล็อกฉบับสมบูรณ์ — ติดต่อทีมงานเพื่อขอไฟล์และใบเสนอราคา

Size	M3	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M36
S (mm)	5.35	6.82	7.82	9.82	12.78	15.78	17.78	20.58	23.58	26.58	29.58	33.5	35.5	40.5	45.5	54.4
K (mm)	2	2.8	3.5	4	5.3	6.4	7.5	8.8	10	11.5	12.5	14	15	17	18.7	22.5

Size	M2.5	M3	M4	M5	M6	M8	M10	M12
DK (mm)	4.5	5.5	7	8.5	10	13	16	17.87
K (mm)	2.43	2.93	3.91	4.91	5.85	7.82	9.82	11.79
S (mm)	2.05	2.55	3.05	4.06	5.08	6.08	8.1	10.1

Size	M2	M2.5	M3	M4	M5	M6	M8	M10
DK (mm)	3.85	4.85	5.45	7.82	9.32	11.79	15.79	19.74
K (mm)	1.2	1.43	1.73	2.33	2.94	3.45	4.65	5.85
n (mm)	0.63	0.73	0.93	1.39	1.39	1.79	2.19	2.69

Size	M2	M3	M4	M5	M6	M8	M10
DK (mm)	3.65	5.35	8.22	9.12	11.07	15.59	18.04
K (mm)	1.2	1.65	2.7	2.7	3.3	4.65	5
n (mm)	0.63	0.93	1.39	1.39	1.79	2.19	2.69

Size	M2	M3	M4	M5	M6	M8	M10	M12
DK (mm)	3.71	5.41	6.89	8.39	9.89	12.87	15.87	18.35
K (mm)	1.33	1.93	2.53	3.21	3.75	4.85	5.85	7.58
n (mm)	0.63	0.93	1.39	1.39	1.79	2.19	2.69	2.77

Engineering Plastic Fasteners น็อต-สกรูพลาสติกวิศวกรรมสมรรถนะสูง

Choose the Right Material ข้อมูลอุณหภูมิใช้งาน เกรดกันไฟ ตารางแรงบิด และประเภทหัวสกรูที่มีให้เลือกของแต่ละวัสดุ

Available Head Types

Application Areas

Available Head Types

Application Areas

Available Head Types

Application Areas

Available Head Types

Application Areas

Available Head Types

Application Areas

Available Head Types

Application Areas

Available Head Types

Application Areas

Available Head Types

Application Areas

Available Head Types

Application Areas

Available Head Types

Application Areas

Standard Dimensions by Head Type ตารางมิติจริงของหัวสกรูแต่ละแบบ ตามขนาดเกลียว M2 – M36

J0 — Hex Head Bolt (S = width across flats, K = head height)

S0 — Hex Socket Head Screw (DK = head diameter, K = head height, S = hex key size)

N0 — Slotted Pan Head Screw (DK = head diameter, K = head height, n = slot width)

H0 — Slotted Countersunk Head Screw (DK = head diameter, K = head height, n = slot width)

D0 — Slotted Cheese Head Screw (DK = head diameter, K = head height, n = slot width)

P0 — Cross Pan Head Screw (DK = head diameter, K = head height)

I0 — Cross Countersunk Head Screw (DK = head diameter, K = head height)

HN — Hexagon Nut (B = width across flats, H = nut height)

Request a Quote

Size	M1.2	M1.4	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10
DK (mm)	2.3	2.5	2.8	3.65	4.55	5.35	8.22	9.12	11.09	15.59	18.04
K (mm)	0.65	0.74	0.96	1.2	1.5	1.65	2.7	2.7	3.3	4.65	5

Size	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
B (mm)	3.91	4.91	5.41	6.89	7.89	9.89	12.87	15.87	17.87	20.84	23.84	26.58	29.58	33.5	35.5	40.5	45.5
H (mm)	1.47	1.88	2.27	3.05	4.55	5.05	6.62	8.22	10.59	12.45	14.45	15.45	17.45	18.75	20.85	23.65	24.95
