Full Specifications

Sizes & Dimensions by Product Family คลิกรหัสในแถบด้านบนเพื่อข้ามไปยังกลุ่มสินค้าที่ต้องการ — ระบุวัสดุ ประเภทหัว และขนาดเมื่อขอใบเสนอราคา

ข้อมูลแรงบิดขันแน่น แรงดึงขาด และพื้นที่ใช้งานของวัสดุ PTFE ดูได้ที่หน้า Engineering Plastic Fasteners → PTFE ตารางด้านล่างนี้แสดงขนาดที่มีจำหน่ายจริงและ MOQ ต่อกลุ่มสินค้า ค่าในตารางใช้เพื่ออ้างอิง มิใช่ค่าที่รับประกัน

PTFE/J0Hexagon Head Bolt

สลักเกลียวหัวหกเหลี่ยม

16 sizes

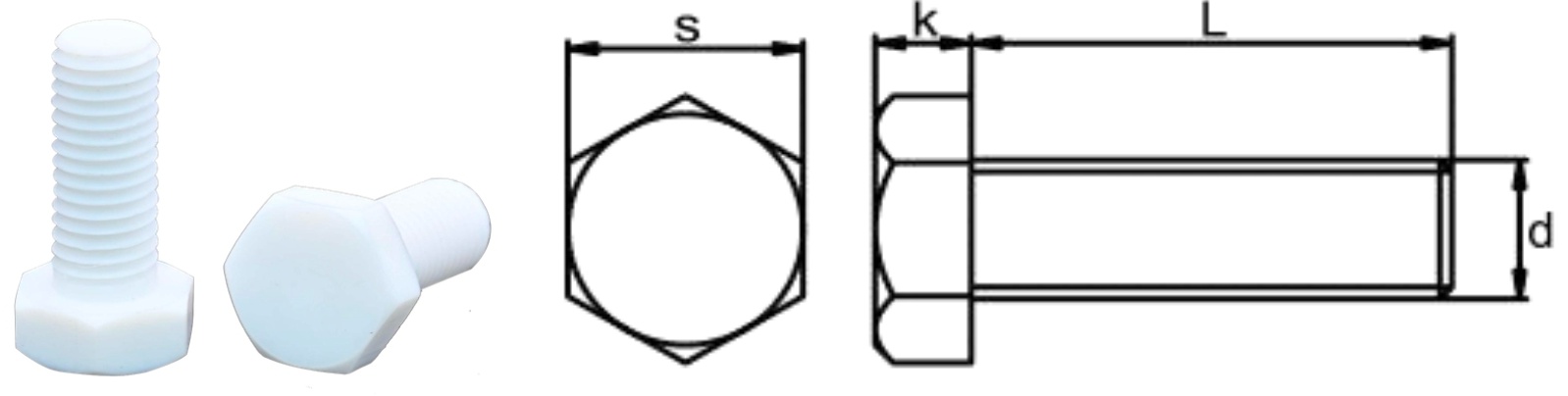

PTFE/J0 Hexagon Head Bolt — product photo and dimensional drawing

S = width across flats (mm) · K = head height (mm)

M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M36

M	S	K	Length Range	MOQ
M3	5.35	2	4–30 mm	100
M4	6.82	2.8	12–30 mm	100
M5	7.82	3.5	12–40 mm	100
M6	9.82	4	12–50 mm	100
M8	12.79	5.3	12–90 mm	50
M10	15.79	6.4	12–100 mm	50
M12	17.79	7.5	12–150 mm	50
M14	20.58	8.8	12–150 mm	25
M16	23.58	10	16–150 mm	25
M18	26.58	11.5	20–200 mm	25
M20	29.58	12.5	20–200 mm	25
M22	33.5	14	25–200 mm	25
M24	35.5	15	25–200 mm	25
M27	41	17.3	30–200 mm	25
M30	45.5	18.7	30–200 mm	25
M36	54.4	22.5	30–200 mm	25

PTFE/S0Hexagon Socket Head Screw

สกรูหัวหกเหลี่ยมจม

7 sizes

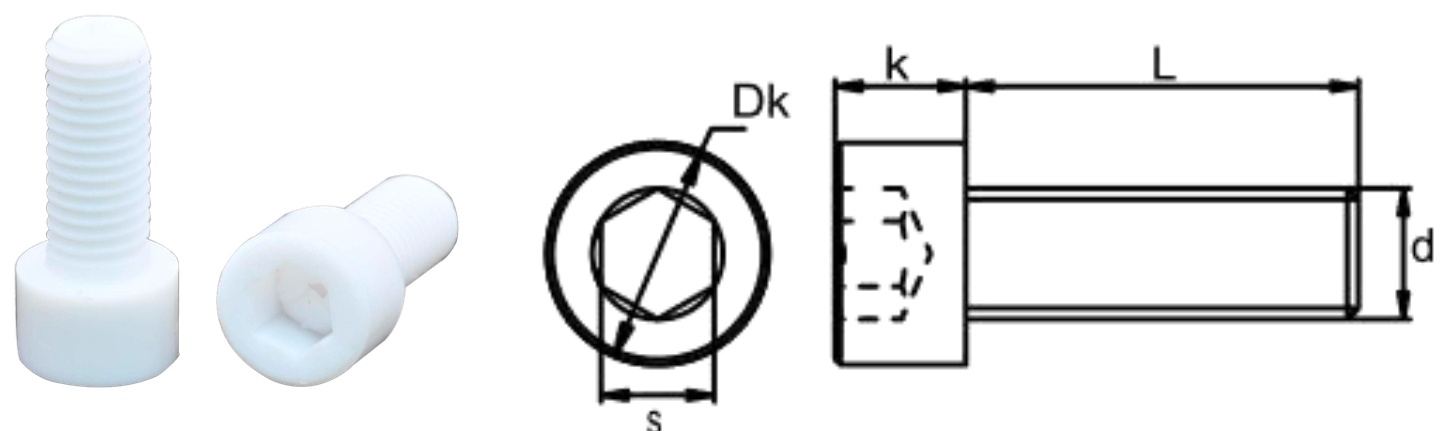

PTFE/S0 Hexagon Socket Head Screw — product photo and dimensional drawing

DK = head diameter (mm) · K = head height (mm) · S = hex key size (mm)

M3 M4 M5 M6 M8 M10 M12

M	DK	K	S	Length Range	MOQ
M3	5.5	2.93	2.55	4–30 mm	100
M4	7	3.19	3.05	12–30 mm	100
M5	8.5	4.91	4.06	12–40 mm	100
M6	10	5.85	5.08	12–50 mm	100
M8	13	7.82	6.08	12–90 mm	50
M10	16	9.82	8.1	12–100 mm	50
M12	17.87	11.79	10.1	12–150 mm	50

PTFE/N0Slotted Pan Head Screw

สกรูหัวแบนร่องเดี่ยว

6 sizes

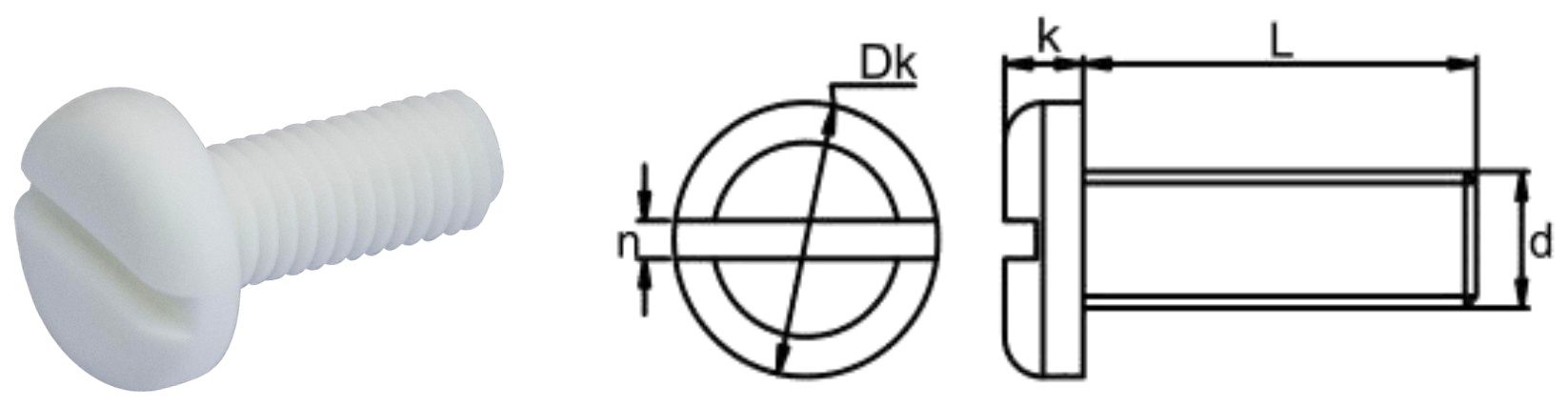

PTFE/N0 Slotted Pan Head Screw — product photo and dimensional drawing

DK = head diameter (mm) · K = head height (mm) · n = slot width (mm)

M3 M4 M5 M6 M8 M10

M	DK	K	n	Length Range	MOQ
M3	5.45	1.73	0.93	4–30 mm	100
M4	7.82	2.33	1.39	12–30 mm	100
M5	9.32	2.94	1.39	12–40 mm	100
M6	11.79	3.45	1.79	12–50 mm	100
M8	15.79	4.65	2.19	12–90 mm	50
M10	19.74	5.85	2.69	12–100 mm	50

PTFE/H0Slotted Countersunk Head Screw

สกรูหัวเรียวร่องเดี่ยว

6 sizes

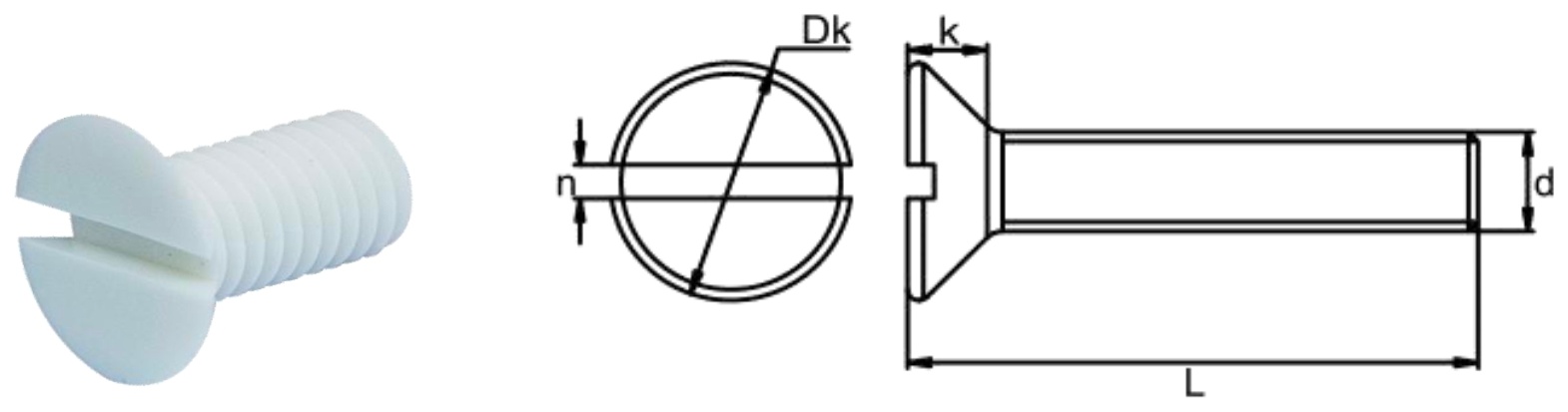

PTFE/H0 Slotted Countersunk Head Screw — product photo and dimensional drawing

DK = head diameter (mm) · K = head height (mm) · n = slot width (mm)

M3 M4 M5 M6 M8 M10

M	DK	K	n	Length Range	MOQ
M3	5.35	1.65	0.93	4–30 mm	100
M4	8.22	2.7	1.39	12–30 mm	100
M5	9.12	2.7	1.39	12–40 mm	100
M6	11.07	3.3	1.79	12–50 mm	100
M8	15.59	4.65	2.19	12–90 mm	50
M10	18.04	5	2.69	12–100 mm	50

PTFE/D0Slotted Cheese Head Screw

สกรูหัวทรงกระบอกร่องเดี่ยว

7 sizes

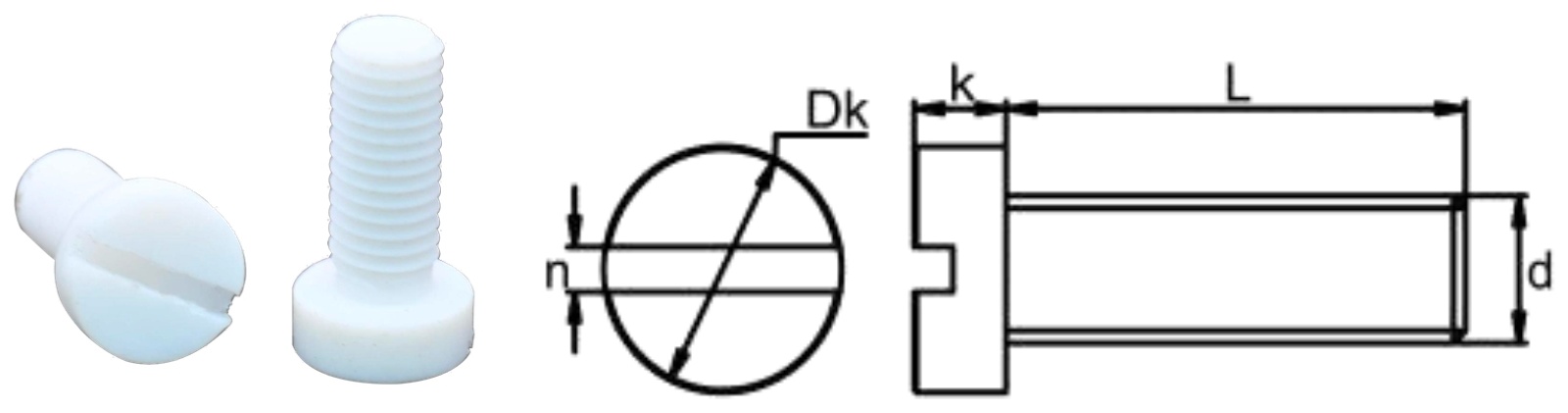

PTFE/D0 Slotted Cheese Head Screw — product photo and dimensional drawing

DK = head diameter (mm) · K = head height (mm) · n = slot width (mm)

M3 M4 M5 M6 M8 M10 M12

M	DK	K	n	Length Range	MOQ
M3	5.41	1.93	0.93	4–30 mm	100
M4	6.89	2.53	1.39	12–30 mm	100
M5	8.39	3.21	1.39	12–40 mm	100
M6	9.89	3.75	1.79	12–50 mm	100
M8	12.87	4.85	2.19	12–90 mm	50
M10	15.87	5.85	2.69	12–100 mm	50
M12	18.35	7.58	2.77	12–150 mm	50

PTFE/R0Slotted Set Screw — Flat Point

สกรูยึดปลายแบนร่องเดี่ยว

7 sizes

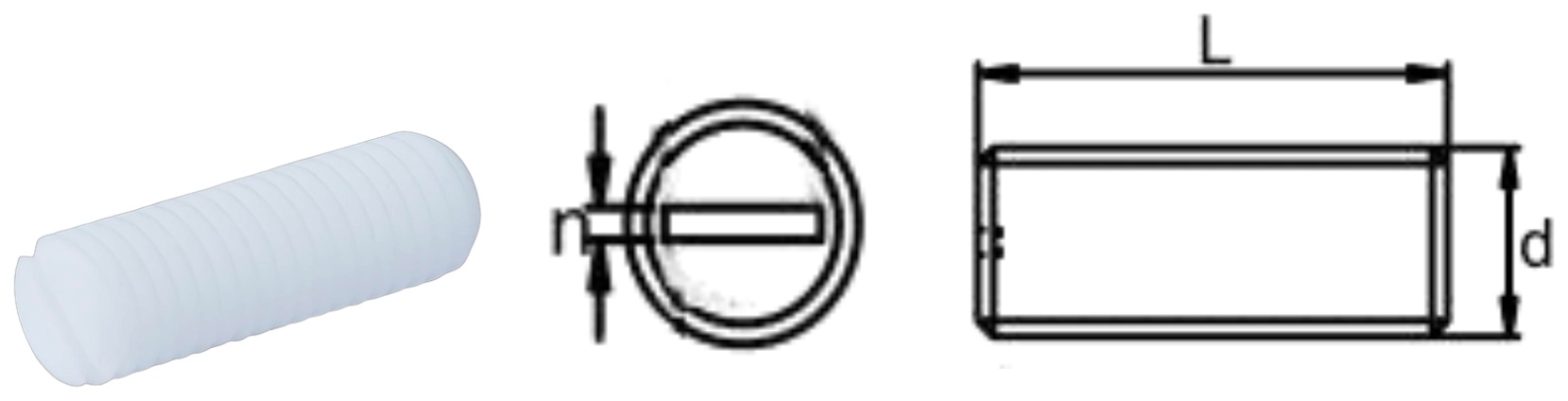

PTFE/R0 Slotted Set Screw (Flat Point) — product photo and dimensional drawing

n = slot width (mm)

M3 M4 M5 M6 M8 M10 M12

M	n	Length Range	MOQ
M3	0.53	4–30 mm	100
M4	0.73	12–30 mm	100
M5	0.93	12–40 mm	100
M6	1.13	12–50 mm	100
M8	1.39	12–90 mm	50
M10	1.79	12–100 mm	50
M12	2.19	12–150 mm	50

PTFE/P0Cross Pan Head Screw

สกรูหัวแบนร่องกากบาท

7 sizes

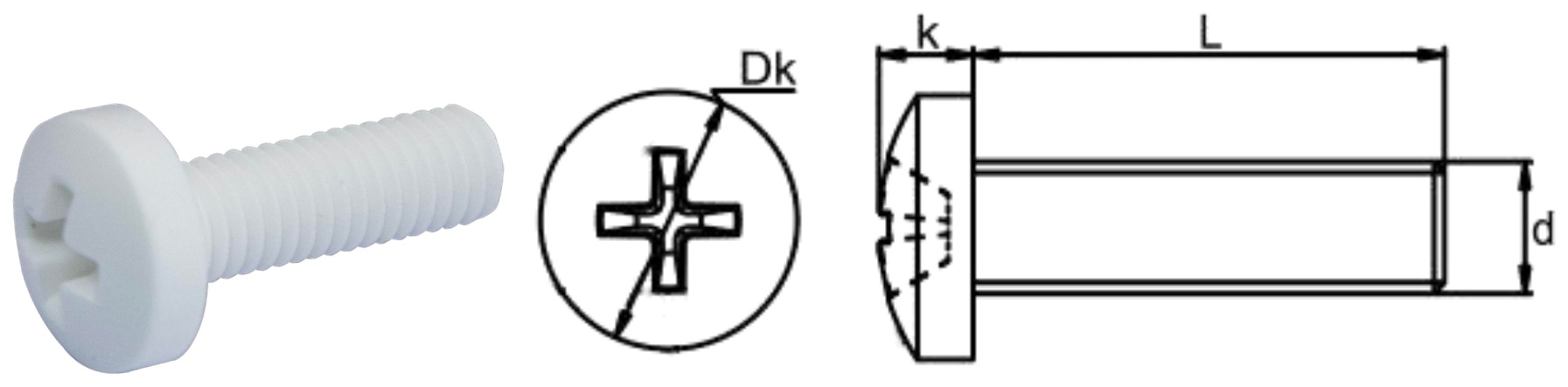

PTFE/P0 Cross Pan Head Screw — product photo and dimensional drawing

DK = head diameter (mm) · K = head height (mm)

M3 M4 M5 M6 M8 M10 M12

M	DK	K	Length Range	MOQ
M3	5.45	2.33	4–30 mm	100
M4	7.82	3.01	12–30 mm	100
M5	9.32	3.61	12–40 mm	100
M6	11.79	4.45	12–50 mm	100
M8	15.79	5.85	12–90 mm	50
M10	19.74	7.32	12–100 mm	50
M12	19.74	7.32	12–150 mm	50

PTFE/I0Cross Countersunk Head Screw

สกรูหัวเรียวร่องกากบาท

6 sizes

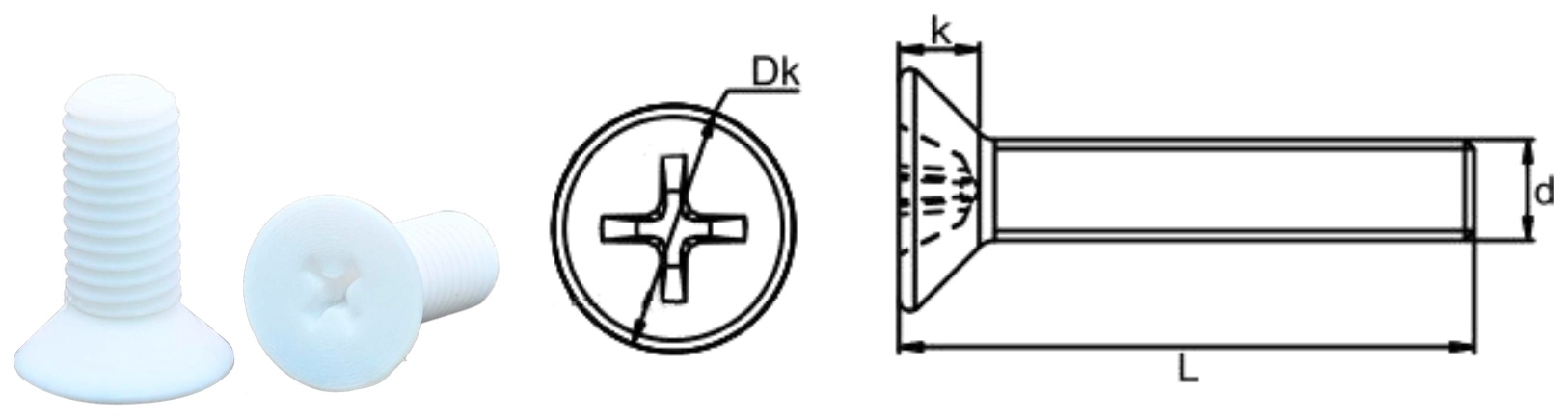

PTFE/I0 Cross Countersunk Head Screw — product photo and dimensional drawing

DK = head diameter (mm) · K = head height (mm)

M3 M4 M5 M6 M8 M10

M	DK	K	Length Range	MOQ
M3	5.35	1.65	4–30 mm	100
M4	8.22	2.7	12–30 mm	100
M5	9.12	2.7	12–40 mm	100
M6	11.09	3.3	12–50 mm	100
M8	15.59	4.65	12–90 mm	50
M10	18.04	5	12–100 mm	50

PTFE/HNHexagon Nut

น็อตหกเหลี่ยม

15 sizes

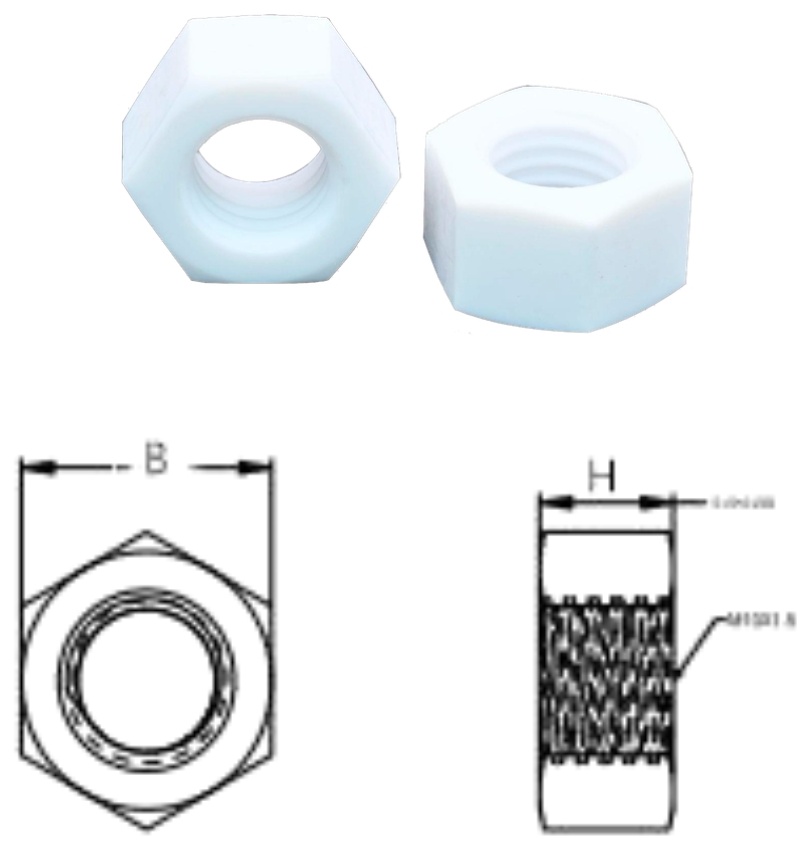

PTFE/HN Hexagon Nut — product photo and dimensional drawing

B = width across flats (mm) · H = nut height (mm)

M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30

M	B	H	MOQ
M3	5.41	2.27	100
M4	6.89	3.05	100
M5	7.89	4.55	100
M6	9.89	5.05	100
M8	12.87	6.62	50
M10	15.87	8.22	50
M12	17.87	10.58	50
M14	20.84	12.45	25
M16	23.84	14.45	25
M18	26.58	15.45	25
M20	29.58	17.45	25
M22	33.5	18.75	25
M24	35.5	20.85	25
M27	40.5	23.65	25
M30	45.5	24.95	25

PTFE/W0Flat Washer

แหวนรองแบน

15 sizes

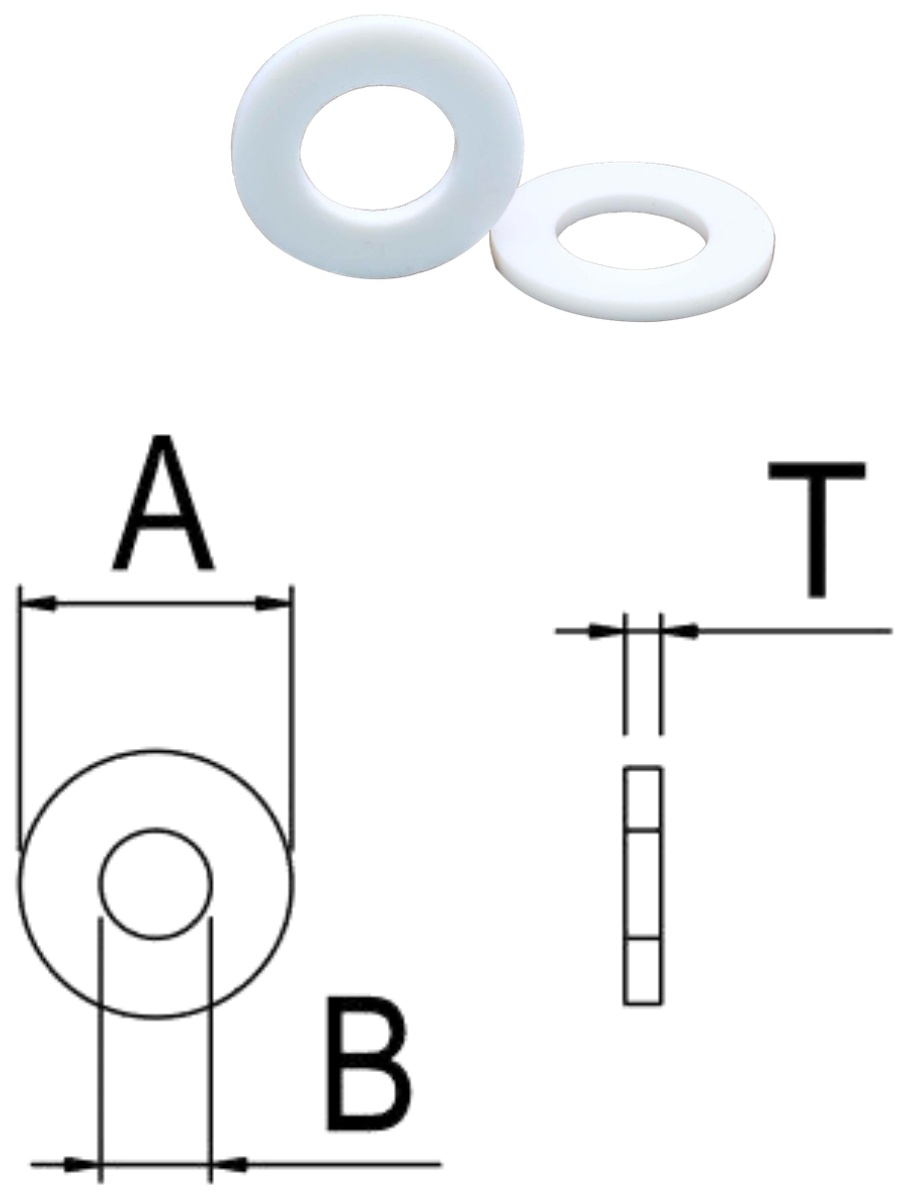

PTFE/W0 Flat Washer — product photo and dimensional drawing

A = outer diameter (mm) · B = inner diameter (mm) · T = thickness (mm)

M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30

M	A	B	T	MOQ
M3	6.82	3.29	0.5	100
M4	8.82	4.39	0.8	100
M5	9.82	5.39	1	100
M6	11.78	6.51	1.6	100
M8	15.78	8.51	1.6	50
M10	19.74	10.64	2	50
M12	23.74	13.14	2.5	50
M14	27.74	15.14	2.5	25
M16	29.74	17.14	3	25
M18	33.69	19.17	3	25
M20	36.69	21.17	3	25
M22	38.69	23.17	3	25
M24	43.69	25.17	4	25
M27	49.2	30.26	4	25
M30	55.63	31.19	4	25

ไม่พบขนาดที่ต้องการ หรือต้องการไฟล์ PDF แคตตาล็อกฉบับเต็มของ PTFE ติดต่อทีมงานได้ทันที — เรารับสั่งผลิตขนาดพิเศษ (custom size) ได้เช่นกัน
